Tvrdoměr Integral Revolver

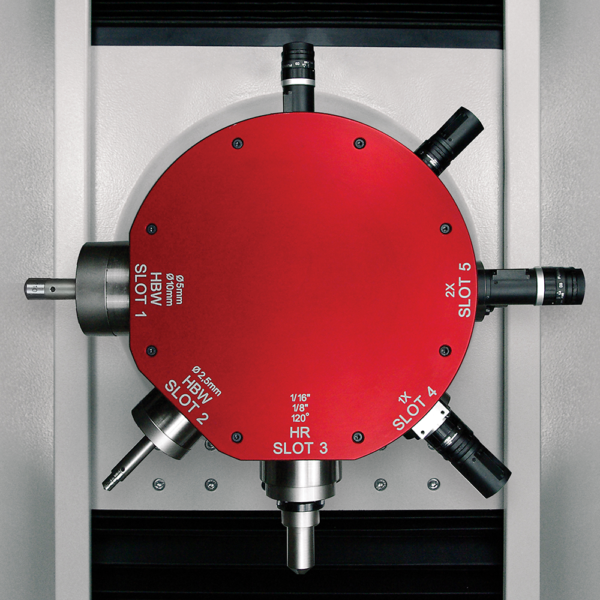

Plně automatický tvrdoměr s rozsahem zkušebních zatížení od 0,1 do 3000 kgf. Motorizovaná otočná hlava s až 8 polohami. Rockwell, Super Rockwell, Brinell
Máte zájem o tento produkt?
Vyplňte Váš e-mail a pošlete poptávku emailem.
Další informace
Univerzální, plně automatizovaný tvrdoměr. Výsledky měření nejsou ovlivněny lidským faktorem.
Zkušební zatížení
od 1 do 3000 kgf (od 9,807 d 29421 N) – volitelně od 0,1 kgf (0,9807 N)
Rockwell ISO 6508 / ASTM E-18:
HRA – HRB – HRC – HRD – HRE – HRF – HRG – HRH – HRK – HRL – HRM – HRP – HRR – HRS – HRV
HR15N/T/S/W/X/Y – HR30N/T/S/W/X/Y – HR45N/T/S/W/X/Y
Brinell HBW ISO 6506 / ASTM E-10
HBW1/30 – HBW2.5/15.625 – HBW2.5/31.25 – HBW2.5/62.5 – HBW2.5/187.5 – HBW5/25 – HRW5/62,5 – HBW5/125 – HBW5/250 – HBW5/750 – HBW10/100 – HBW10/250 – HBW10/500 – HBW10/1000 – HBW10/1500 – HBW10/3000
HBWT2.5/62.5 – HBWT2.5/187.5 – HBWT5/125 – HBWT5/250 – HBWT5/750 – HBWT10/500 – HBWT10/1000 – HBWT10/1500 – HBWT10/3000
BRINELL HBWT ASTM E103
HBWT2.5/62.5 – HBWT2.5/187.5 – HBWT5/125 – HBWT5/250 – HBWT5/750 – HBWT10/500 – HBWT10/1000 – HBWT10/1500 – HBWT10/3000
Vickers ISO 6507 / ASTM E-384 / ASTM E-92
HV1 – HV2 – HV3 – HV5 – HV10 – HV20 – HV30 – HV50 – HV100
Volitelně: HV0,1 – HV0,2 – HV0,3 – HV0,5

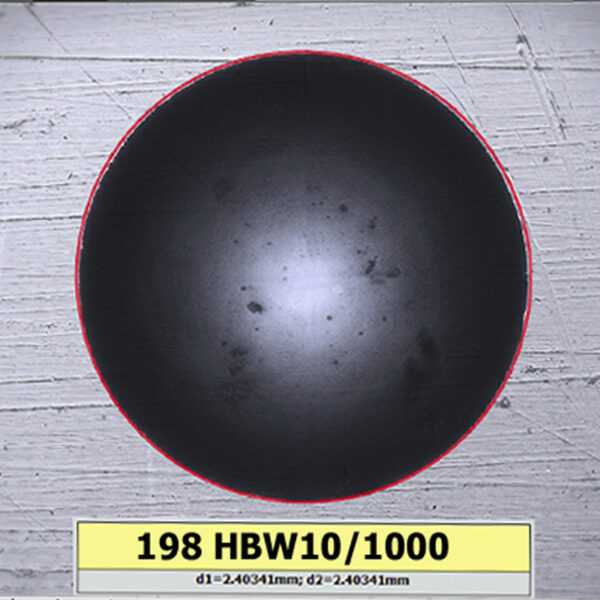

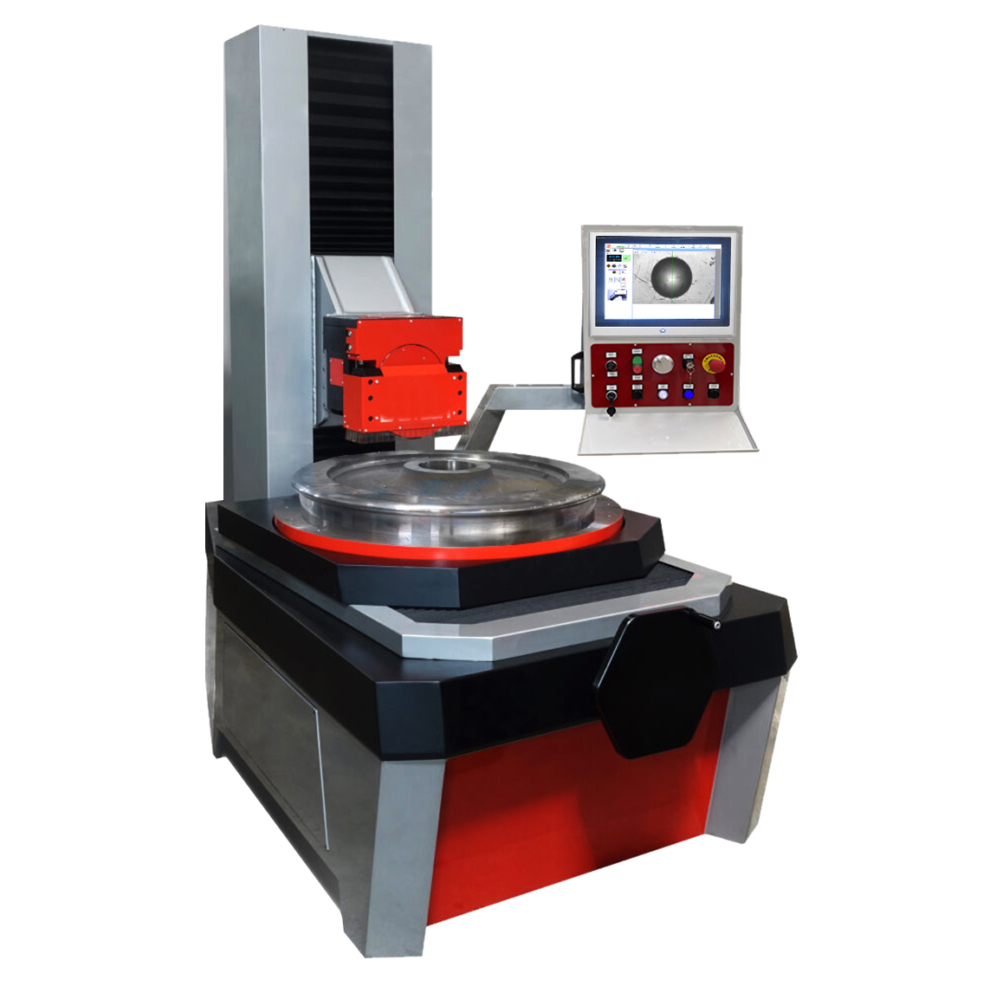

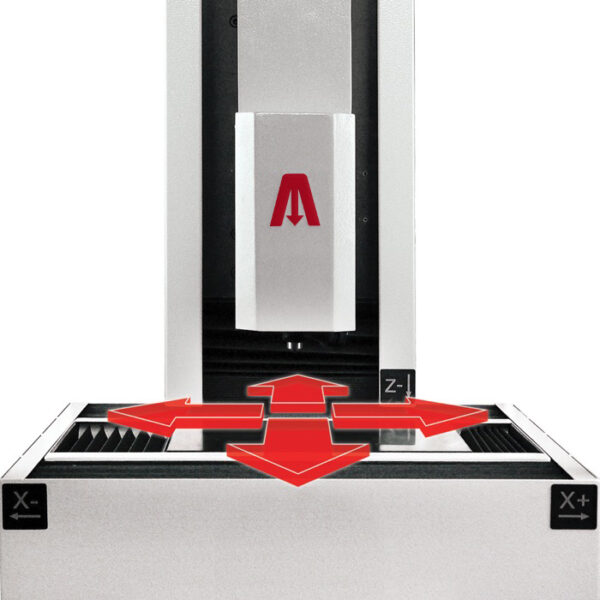

Univerzální tvrdoměr Integral Revolver je plně motorizovaný systém pro automatické měření včetně čtení vtisků pomocí kamery. Tvrdoměry systému AFFRI dosahují nejvyšší úrovně přesnosti zatížení a rozlišení měření dostupného pro zkoušky tvrdosti. Díky systému AFFRI je zaručeno skutečné měření vtisku bez jakéhokoli vnějšího zásahu za jakýchkoli podmínek. Plně motorizovaný stojan do pracovní výšky až do 500 mm (na přání až do 700 mm) včetně automatického kontaktu s testovaným povrchem z každé vzdálenosti a jediným stisknutím tlačítka . Testovací cyklus je automaticky aktivován, začíná, když se hlava dotkne vzorku, který je automaticky rozpoznán z jakékoli pozice vertikálního zdvihu.

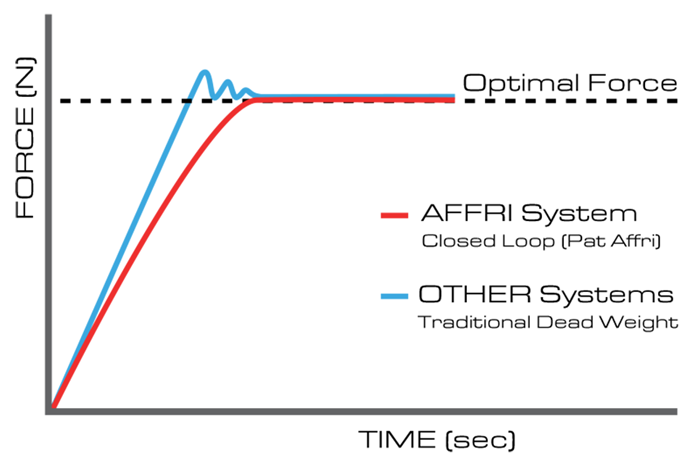

Průběh zatěžován íje kontrolován a řízeny v uzavřené smyčce „Closed Loop“ s frekvencí 1 khz, což zajišťuje dokonalou linearitu zatěžování v každém rozsahu. Výsledky nejsou ovlivněny žádnou strukturální deformací, nesouosostí nebo vibracemi. Přesná měření již při prvním měření, a to i v extrémních podmínkách, eliminují potřebu opakovaných testů. Tento přístroj je špičkou ve své třídě.
Přístroj může být dodán s frézovacím slotem, která připraví měřicí místo na dílech se špatnou kvalitou povrchu. Ušetříte čas, pro přípravu stačí pouhých 30s, zlepšíte výsledky měření - odstraní se rušivé ovlivnění teplem, automatický proces zajišťuje stabilitu výsledků. Hloubka frézování až 5mm, do tvrdosti materiálu až 55HRC, až do 2000 ot/min.

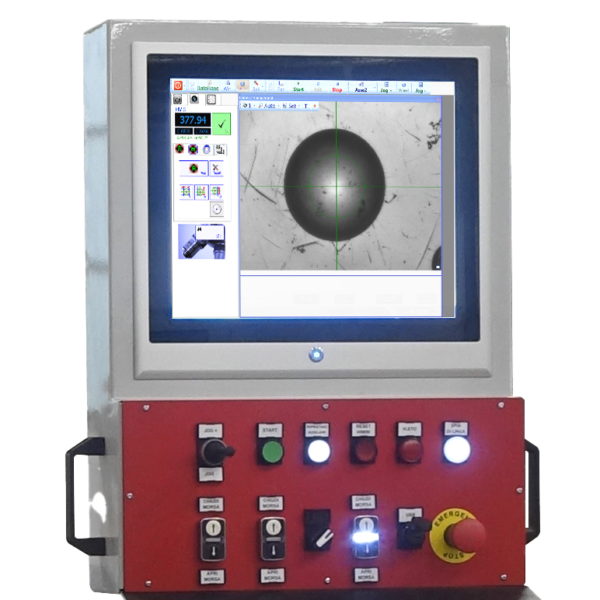

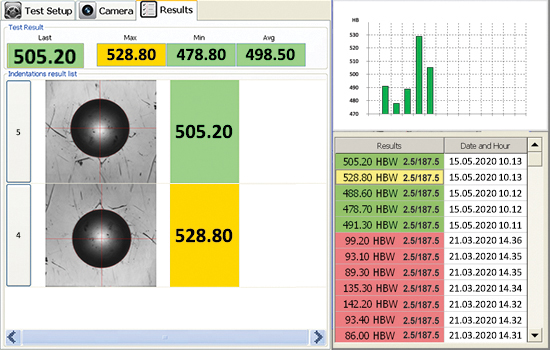

Obslužný sw Easy Dur je intuitivní a připraven pro průmysl 4,0.
| Normy | EN-ISO 6506-2 / EN-ISO 6507-2 / EN-ISO 6508-2 / EN-ISO 2039 / EN-ISO 868 / ASTM E-18 / ASTM E-10 / ASTM E-384 / ASTM E-92 / ASTM E-2240 / JIS |

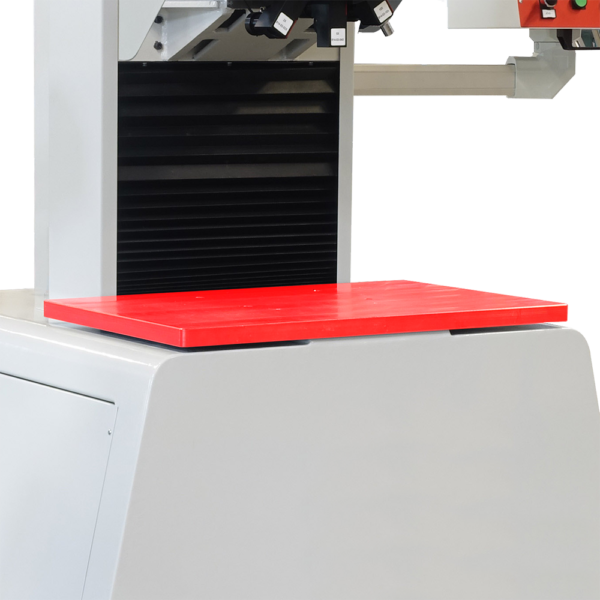

| stůl pro vzorky | 390 x 295 mm |
| výšková kapacita | 0-500 mm motorické, větší výška na dotaz |
| hloubková kapacita | 280 mm |
| Předběžné zatížení | 29.4 - 98.1 N (3 - 10 kgf) |
| Rozsah zkušebních zatížení | Rockwell: 588.4 - 980.7 - 1471 N (60 - 100 - 150 kgf) Superl Rockwell: 147.1 - 294.2 - 441.3 N (15 - 30 - 45 kgf) Brinell: 9.807 - 24.52 - 49.03 - 61.29 - 98.07 - 153.2 - 245.2 - 294.2 - 306.5 - 612.9 - 980.7 - 1226 - 1839 - 2451 - 4903 - 7355 - 9807 - 14710 - 29421 N ( 1 - 2,5 - 5 - 6.25 - 10 - 15.6 - 25 - 30 - 31.2 - 62.5 - 100 - 125 - 187.5 - 250 - 500 - 750 - 1000 - 1500 - 3000 kgf). od 1 do 3000kgf s nastavitelným krokem. Vickers - Knoop: 9.807 - 29.42 - 49.03 - 98.07 - 147.1 - 196 - 294.2 - 490.35 - 980.7 N (1 - 3 - 5 - 10 - 15 - 20 - 30 - 50 - 100 kgf) Volitelně: 49 - 132 - 358 - 961 N (pro plasty podle normy EN-ISO 2039) Shore A - D |
| Dostupná měření | Rockwell: HRC - HRA - HRD - HRB - HRF - HRG - HRL - HRM - HRR Super Rockwell: HRN - HRT - HRS - HRW - HRX - HRY Brinell: HBW 1/1 – HBW 1/1.25 – HBW 1/2.5 – HBW 1/5 – HBW 1/10 – HBW 1/30 – HBW 2.5/6.25 – HBW 2.5/7.8125 - HBW 2.5/15.625 – HBW 2.5/31.25 – HBW 2.5/62.5 – HBW 2.5/187.5 – HBW 5/25 – HBW 5/31.25 – HBW 5/62.5 – HBW 5/125 – HBW 5/250 – HBW 5/750 – HBW 10/100 – HBW 10/125 – HBW 10/250 – HBW 10/500 – HBW 10/1000 – HBW 10/1500 – HBW 10/3000 Vickers - Knoop (pouze vytvoření vtisku): HV1 - HV3 - HV5 - HV10 - HV15 - HV20 - HV30 - HV50 - HV100 Shore A - D |
| přesnost zatížení | lépe něž 0.1% |
